CF2 Series (de superficie plana)

CF2 Series

CF2 Series Mesas de corte precisas y confiables

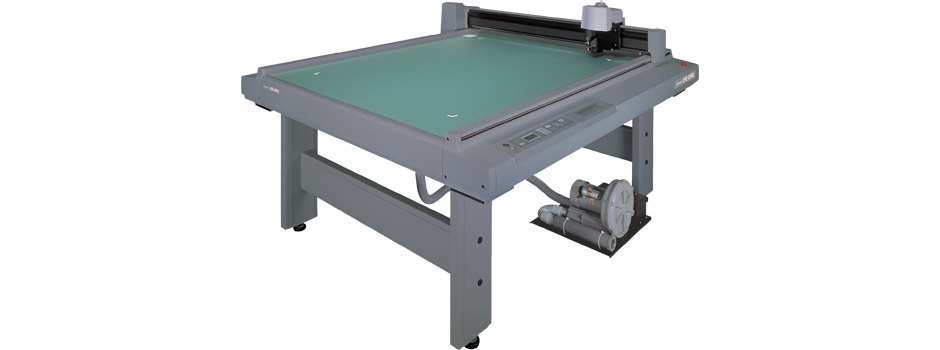

Mimaki CF2 printer

La serie CF2 corta una gran gama de materiales usando una variedad de cabezas y cuchillas. Las cabezas pueden ser equipadas con corte tangencial, corte reciproco, calibre de marcación, cortador giratorio, dependiendo del material que precisa de ser cortado. Están disponibles dos dimensiones: CF2-0912 (176 x 160 cm) y CF2-1218 (236 x 190 cm).

CCF2 Series (CF2-0912, CF2-1218)

  • Dos cabezas de corte están disponibles para una gran variedad de cuchillas
  • Corte preciso de contorno con el sensor fotográfico patentado de la Mimaki
  • Medio Corte; ajustando la profundidad de la cuchilla de corte, puede como ejemplo hacer medio corte en material compuesto y laminado
  • Sistema de vacio para sujetar el material
  • Solución ideal de impresión y corte con la impresora de curado UJV-160


Aplicaciones

Aplicaciones de la serie CF2

La serie CF2 es muy adecuada para cortar señalización en combinación con la impresora UV híbrida UJV-160. La CF2 es también adecuada para cortar cartón y otro tipo de aplicaciones industriales, tales como juntas.

Ejemplos de aplicaciones

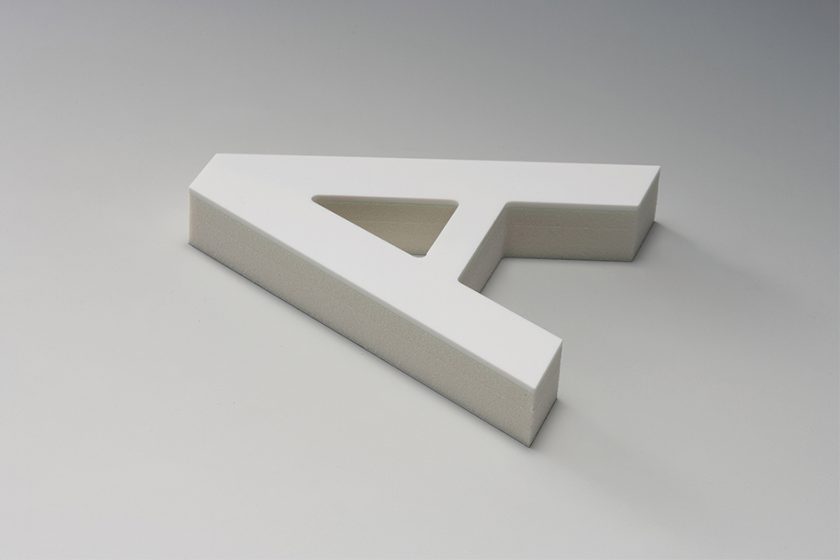

  • Logos 3D
  • Botones
  • Accesorios de moda (cinturones)
  • Cartones o tarjetas de identificación

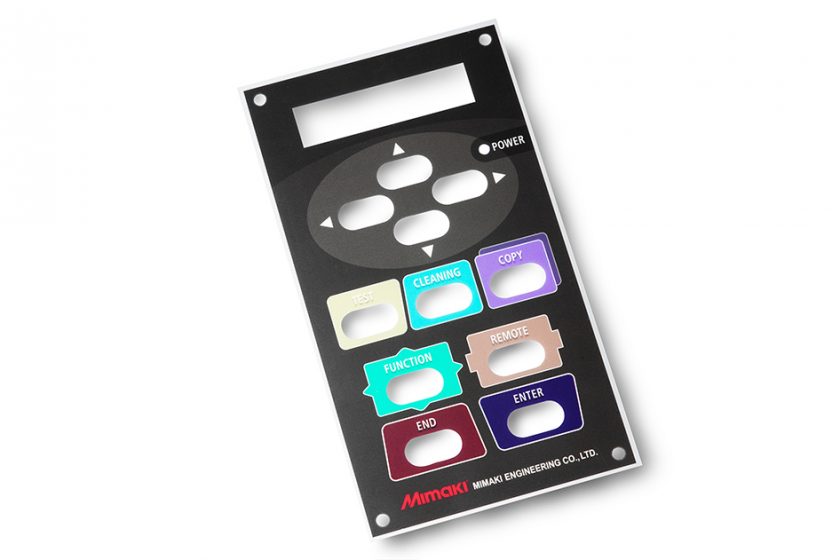

  • Paneles de operación
  • Junta de entre las partes del motor

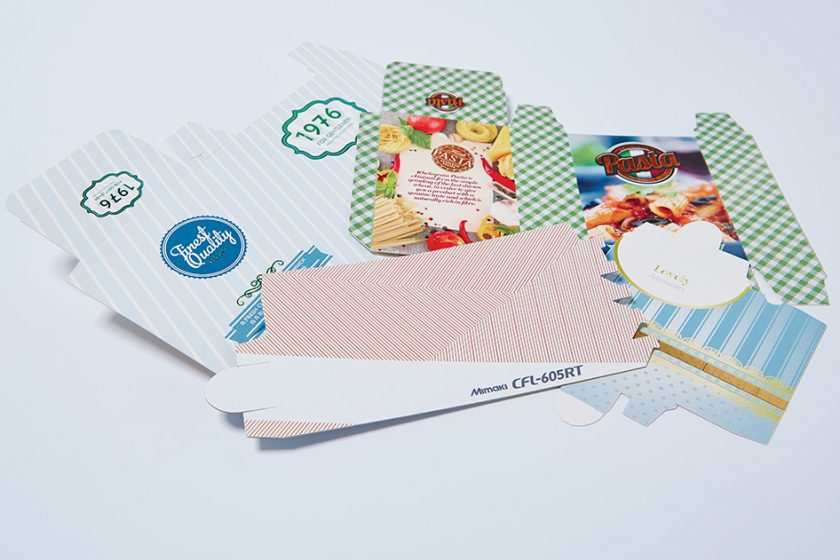

  • Material de embalaje
  • Expositores POS
  • Placas de circuitos impresas

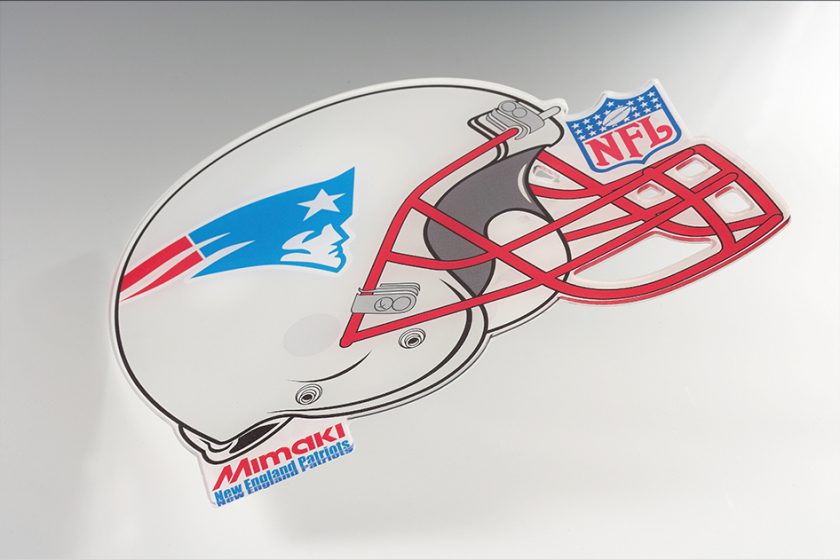

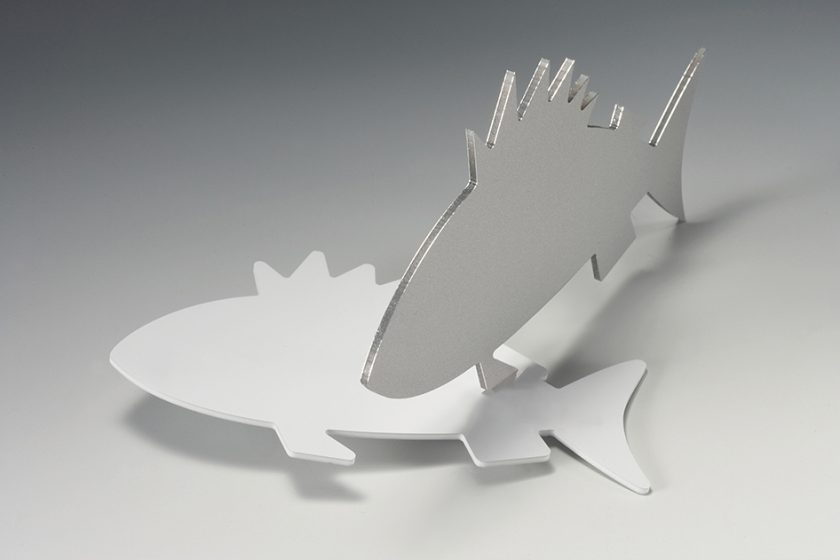

  • Señalización y material de exposición

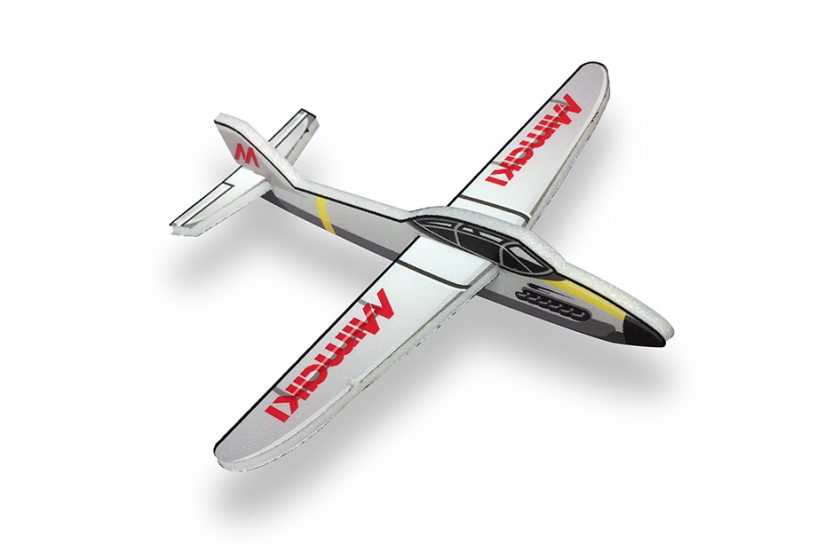

  • Juguetes

Materiales adecuados

(Depende de la cabeza y tipo de cuchilla)

  • Channel board
  • Cartón recubierto para embalaje
  • Cartón acanalado (E – A)
  • Hoja de goma industrial (max. 3 mm)
  • Paste board
  • Pattern happort
  • Cartón plástico ondulado
  • Hoja reflectiva
  • Goma arenada
  • Placa de estireno
  • Teflon (1-5 mm)
  • Vinilo
  • Cloruro de vinilo colorido
  • Hoja de cloruro de vinilo para placas

Como los materiales pueden mudar de marca para marca, su aplicación debe ser testada.

Especificaciones

Especificaciones de la serie CF2

Cabeza Herramienta Presión
Configuraciones de la cabeza TD A Pluma / Corte giratorio 20 – 400g
Corte tangencial 300 – 1,500g
Medidor de marcación en rollo 1,000 – 5,000g
RC A Corte recíproco 1,500g fixed
B Corte tangencial 500 – 1,500g
C Corte tangencial de alta presión/ medidor de marcación en rollo 1,000 – 5,000g
Área efectiva de corte CF2-0912: 117 x 90 cm
CF2-1218: 177 x 120 cm
Motorización X, Y, Z, Ø ejes DC servo
Velocidad máxima 50 cm/s
Precisión de repetibilidad más o menos 0.1 mm
Profundidad máxima de corte TD 1 cm
RC 2 cm
Fijación del material Mesa con sistema de vacío y función de soplo
Interfase RS-232C
Consumo de energia Unidad principal: inferior a 300 VA,
soplador: indicado separadamente
Dimensiones (a x p x a) CF2-0912: 176 x 160 x 110 cm
CF2-1218: 236 x 190 x 110 cm
Peso CF2-0912: 140 kg
CF2-1218: 180 kg


Características

Características de la serie CF2

Cabeza TD y Cabeza RC

Las dos cabezas disponibles para la serie CF2 (TD y RC) pueden ser equipadas con diferentes tipos de cuchillas, dependiendo del material a ser cortado. Cualquier cuchilla adecuada y disponible en el mercado puede ser usada.

Corte tangencial
El corte tangencial conduce la cuchilla mientras corta. El motor de control de la cuchilla sube y rueda recomenzando cada corte con el mismo ángulo. Sea el medio corte o corte total son posibles. El corte tangencial permite el corte de materiales hasta 1 cm de grosor. Una variedad de materiales, desde los más suaves a los más rígidos pueden ser cortados.

Corte recíproco
El corte recíproco es un sistema que es caracterizado por el movimiento ascendente y descendente de la cuchilla de corte (7000 veces por minuto) además del corte tangencial. El corte recíproco es especialmente designado para cortar cartón acanalado, cartulina y material de espuma hasta 2 cm de grosor.

Head composition


Sensor fotográfico colorido

El patentado sensor fotográfico colorido Mimaki lee las miras impresas en el material permitiendo el corte exacto de formas complejas. Mayor precisión se obtiene mediante la corrección automática de la alineación y las distancias entre los datos de corte y el output. Los punteros de luz pueden aun ser utilizados para posicionar el material en la mesa con precisión.


Otras funciones útiles de la CF2 Series

Corte trasero y corte repetido son posibles con la serie CF2. Otras importantes características como la corrección de puntos iniciales y finales, así como corrección de la presión, para garantizar el corte completo y la corrección en círculo, para corte perfecto de círculos.


Solución ideal de impresión y corte con la UJV-160

Para la impresión y corte de placas ligeras, la UJV-160 y la serie CF2 es la solución ideal, especialmente en términos de relación costo-rendimiento, ya que la CF2 es una mesa de corte de alta calidad y fiable que viene a un precio muy competitivo.


Software fácil de usar

Para la impresión y corte de placas ligeras, la UJV-160 y la serie CF2 es la solución ideal, especialmente en términos de relación costo-rendimiento, ya que la CF2 es una mesa de corte de alta calidad y fiable que viene a un precio muy competitivo.

Descargas

Folleto de la serie CF2

Por favor, descargue el folleto de la Mimaki CF2 Serie abajo.
