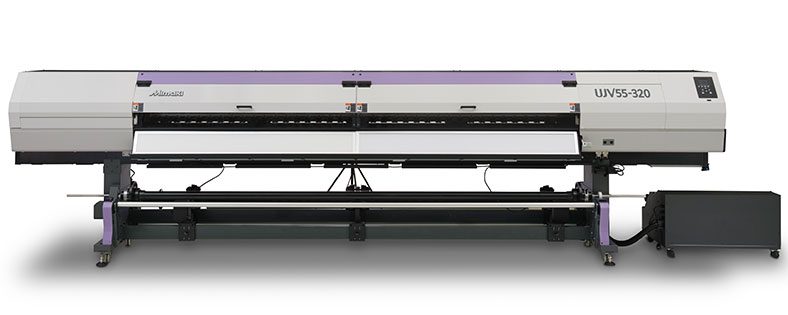

UJV55-320

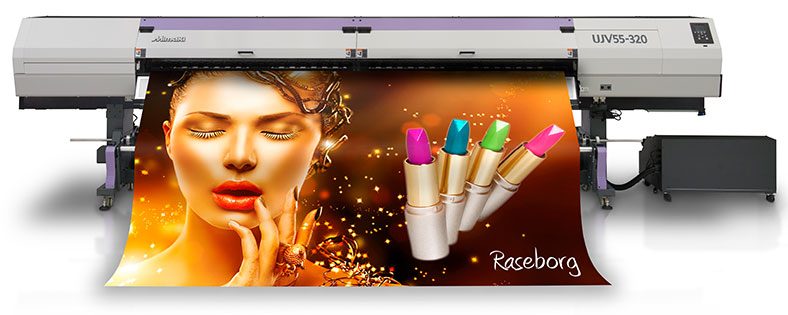

Impresora UV LED de chorro de tinta de gran formato y alto rendimiento

La novísima impresora UV LED de chorro de tinta de gran formato de Mimaki, UJV55-320, ofrece una combinación única de salida súper larga de alta calidad, para la producción en volumen de banners, gráficos, exposición y escaparates para tiendas y otras aplicaciones similares hasta 3,2m de ancho, con la versatilidad adicional de impresión simultánea en dos rollos.

High density print
Inline LED Lightbox
Facilidad de impresión simultánea
en dos rollos
  • Impresión en formato súper largo (hasta 3,2m)
  • Impresión de alta velocidad hasta 110m2/h
  • La recientemente desarrollada tinta con cura UV de alto rendimiento LUS-120, incluyendo blanco
  • Modo de impresión de alta densidad para aplicaciones con iluminación frontal y trasera
  • Inline LED Lightbox para inspección de la impresión retro-iluminada
  • MAPS, MFD1, NCU & NRS para una calidad y rendimiento de impresión ideales
  • Facilidad de impresión simultánea en dos rollos
  • Peso de los rollos de soportes hasta 100kg

Create…

Señalización interior y exterior, Gráficos para Carteles y Escaparates, Señalización con Iluminación Frontal y Trasera, Puntos de venta en las tiendas y mucho más…

Especificaciones y consumibles de la UJV55-320


Especificaciones

Cabezal Cabezal piezoeléctrico bajo demanda (4 cabezales de impresión / 2 en la matriz escalonada)
Resolución de impresión 300dpi, 600dpi, 900dpi, e 1200dpi
Tamaño de la gota de tinta Minimo: 7pl   Maximo: 36pl
Espacio de la cabeza (ajuste manual) 1.7mm / 1.9mm / 2.6mm / 3.3mm
Tinta Tipo Tinta UV LED LUS-120
Color 4 – Colores (C, M, Y, K) / 7 – Color (C, M, Y, K, Lc, Lm, W)
Embalaje Botella de tinta de 1 litro, la tinta puede llenarse hasta 3 litros por cada color
Máximo ancho de impresión 3,200mm
Tamaño máximo de media 3,250mm (Impresión de dos rollos: 1,524mm × 2)
Tamaño minimo de media 210mm
Grosor de media 1.0mm o menos
Diámetro externo de rollo Grandes ejes de transmisión: Φ250mm o < . Suportes de rollo media pequeños: Φ180mm o <
Peso del rollo Grandes ejes de transmisión: 100 kg o <. Suportes de rollo media pequeños: 25 kg o <
Dimensiones (W × D × H) 5,410mm × 995mm × 1,440mm
Dimensiones de envío (W × D × H) 5,714mm × 1,136mm × 1,203mm
Peso de la máquina 910kg
Fuente de alimentación AC 200 – 240V ± 10% 50/60 Hz ± 1 Hz, 18 A o menos. * 100V Potencia no disponible
Consumo de energía 4.3kVA o menos
Entorno de instalación Temperatura 20 – 30 °C (68 – 86 °F)
Humedad relativa 35 – 65%Rh (sin condensación)
Precisión temperatura 20 – 25 °C (68 – 77 °F)
Gradiente de temperatura Menos que  ± 10 °C/h (± 18 °F/h)
Polvo 0.15mg/m3 (Equivalente a los niveles normales)



Consumibles

Item Color Item No. Observaciones
Tinta UV LED
LUS-120
Cyan LUS12-C-BA-1 1L Garrafa
Magenta LUS12-M-BA-1
Yellow LUS12-Y-BA-1
Black LUS12-K-BA-1
Light Cyan LUS12-LC-BA-1
Light Magenta LUS12-LM-BA-1
White LUS12-W-BA-1
Flushing Liquid FL007-Z-BA-1-KA












All UJV55-320 inks are GREENGUARD Gold certified.



Características de la UJV55-320

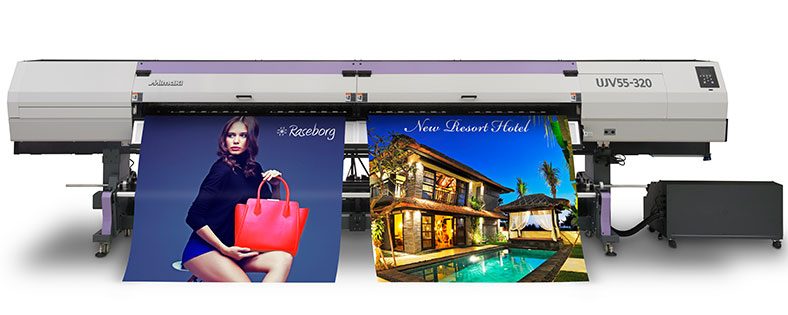

UJV55-320_key-visual-twin_178x130Impresión eficiente y versátil simultáneamente en dos rollos

Aprovechando el ancho de impresión de 3.200mm, los dos rollos del soporte pueden ser montados para impresión simultánea. Pueden ser impresos diferentes trabajos de impresión (o el mismo) en dos rollos separados. El usuario puede seleccionar el ancho preferido separadamente para cada rollo, dentro de un intervalo específico (210 a 1.524mm).

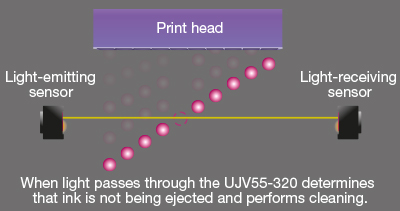

Prevención de problemas con la calidad de impresión – NCU*NUC image

La UJV55-320 está equipada con la NCU automática original de Mimaki. Los inyectores atascados son automáticamente detectados y limpios por la NCU. Si el atascamiento no queda resuelto a través de la limpieza, la UJV55-320 acciona automáticamente la función de recuperación de inyectores NRS y retoma la impresión. Estas funciones reducen significativamente el desperdicio de impresión causado por inyectores atascados durante una impresión continua.

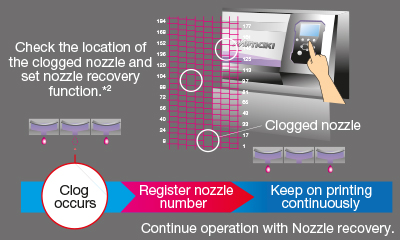

Manutención de productividad – NRS NRS image

El NRS substituye inyectores defectuosos por inyectores no defectuosos hasta la llegada del técnico. Esta característica permite operaciones de impresión ininterrumpidas y productividad continua.

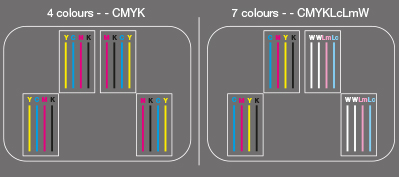

Calidad de impresiónPrinthead configuration 4-7

Configuración mejorada de la cabeza de impresión
Conguración de la cabeza: Cuatro cabezas de impresión dispuestas alternadamente.
1 cabeza: 1.280 inyectores (320 inyectores X 4 líneas)
4 cabezas: total 5.120 inyectores




Beautiful output

without waveform vs. with waveformTecnología de Control de la Forma de la Ola
Asegura una resolución de impresión de alta calidad, expulsando gotas de tinta en líneas derechas con puntos redondos casi perfectos, efectuando letras, líneas y bordes claros y nítidos.

Figure A. Sin control de la forma de la ola
Gotitas de tinta inyectadas en forma de círculos deformados

Figure B. Con control de la forma de la ola
Gotitas de tinta inyectadas en forma de círculos casi perfectos

Tecnología superior de chorro de tinta
Ofrece una impresión de alta densidad a través de la remoción de espacios entre los puntos.

MAPS (Mimaki Advanced Pass System)Banding reduction
Reduce el efecto de banda a través de la dispersión de las gotas de tinta entre pasos.

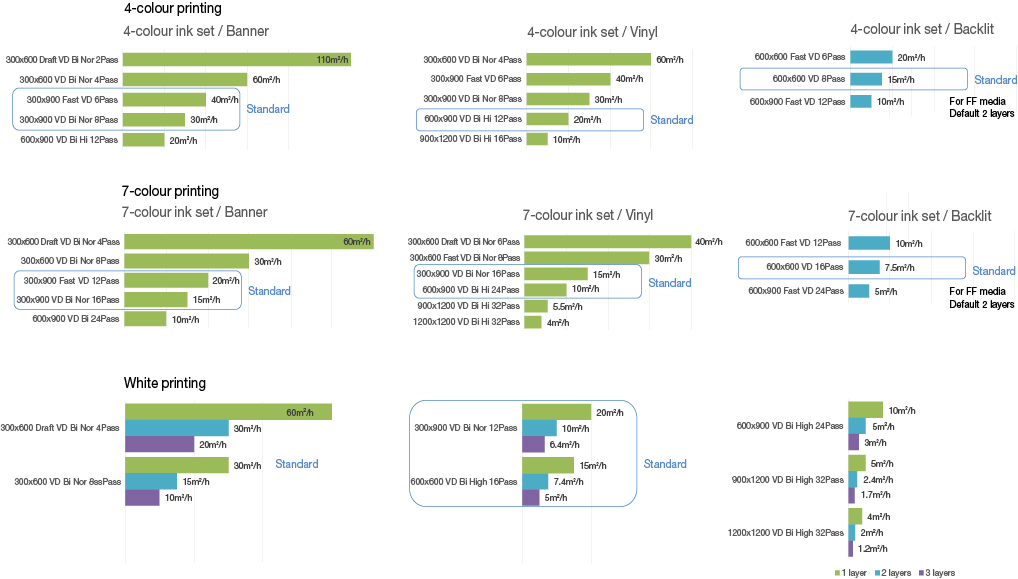

Velocidad de impresión

Velocidad de impresión (Impresión en blanco)

  • En modo de impresión 1200x1200dpi, el ancho máx. de impresión es de 2,7m.
  • Velocidad estimada para impresión en soportes con 3,2m de ancho.
  • Si la impresión es efectuada en soportes con 1,5m de ancho, la velocidad de impresión es mitad.

Velocidad de impresión (4-Colores)

  • Velocidad estimada para impresión en soportes con 3,2m de ancho.
  • Si la impresión es efectuada en soportes con 1,5m de ancho, la velocidad de impresión es mitad.

Velocidad de impresión (7-Colores)

  • En el modo de impresión 1200x1200dpi, el ancho máximo de impresión es de 2,7m.
  • Velocidad estimada para impresión en soportes con 3,2m de ancho.
  • Si la impresión es efectuada en soportes con 1,5m de ancho, la velocidad de impresión es mitad.

Haga clic en la imagen para más detalles.

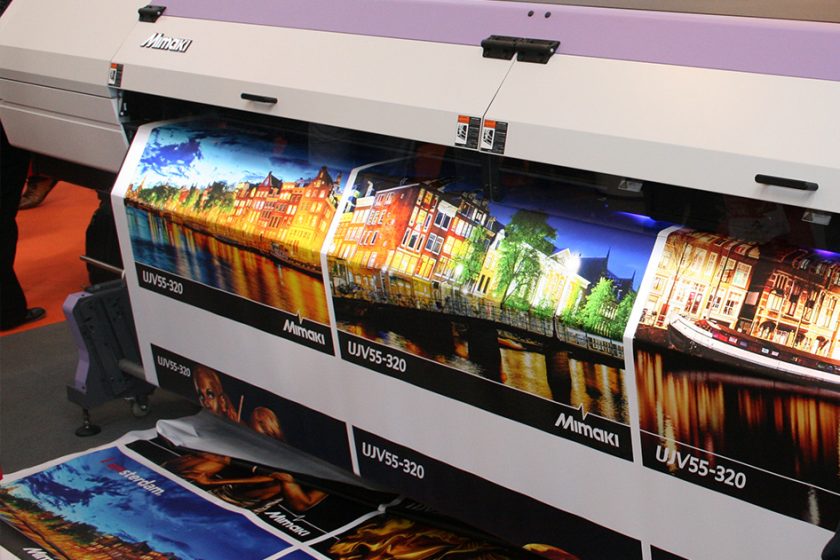

Rendimiento mejorado para aplicaciones de impresión retro-iluminadas

Mejoramiento de la impresión de tinta blanca
La impresión en soportes transparentes es posible a través de la aplicación de tinta blanca como sub- o sobre-capa.

Impresión Día y Noche en materiales retro-iluminados
[3 capas de Color – Blanco – Color]
La impresión de una capa blanca entre las capas coloridas asegura un resultado consistente, sea iluminado o no.

[2 capas Color – Color]
Si se aplican solamente dos capas de tinta colorida, la imagen resultante es demasiado oscura cuando vista a la luz del día.

Legenda images 1 and 2:
A1: Colour Ink, A2: White Ink, A3: Colour ink 2 layers, B: Transmitted lights, C: Media, D: Lights, E: Light Source

day&night printing_w
Tecnología de circulación de la tinta blanca MCT (Mimaki Circulation Technology)
Al hacer circular periódicamente la tinta blanca en línea del tanque a la cabeza, se evita el depósito de pigmento. La MCT garantiza una producción estable y la reducción de la descarga y desperdicio de tinta.

White ink Circulation technology graphic
Inline led lightbox para inspección de la impresión retro-iluminada
Efectuando correcciones durante la impresión, la iluminación LED trasera ilumina los soportes impresos inmediatamente después de la impresión, reproduciendo una aplicación de señalización retro-iluminada y asegurando una inspección inmediata de la calidad.

  • No es necesario parar la impresora para verificar.
  • Luces LED colocadas en el espacio posterior de la mesa de impresión permiten la corrección inmediata si ocurre algún error.
  • Ahorra tiempo, tinta y soportes.
  • Temperatura del color: 7.000 Kelvin.
  • Luminosidad fácilmente ajustable.
  • Las luces LED pueden ser removidas de la impresora.

Alto rendimiento ‘blockout’ para señalización retro-iluminada
Una característica llave de la tinta con cura UV es el espesor de la capa de tinta en el soporte, el cual permite un rendimiento ‘blockout’ mucho mayor de lo que los otros métodos de impresión. Esto es particularmente benéfico en aplicaciones de señalización retro-iluminada donde la capacidad de bloquear la retro-iluminación en ciertas áreas mejora el rendimiento y la dinámica general del color iluminado.


El sofisticado software RIP maximiza el rendimiento de la UJV55-320

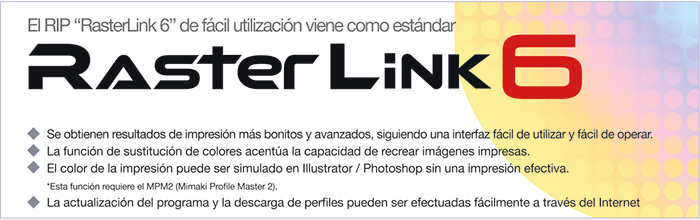

Rasterlink 6 Software
Rasterlink 6

Nueva técnica de procesamiento de imagen reduce los saltos de tonalidad y la impresión irregular en colores
Mimaki Fine Diffusion 1 (MFD1) ha sido recientemente adicionado al paquete de software RasterLink6 RI. MFD1 reduce el ruido que es generado en los datos de la imagen durante su respectivo procesamiento y permite la producción de mejores resultados de impresión sin saltos o colores irregulares.











All UJV55-320 inks are GREENGUARD Gold certified.



Folleto
UJV55-320 Brochure (PDF LowRes)

UJV55-320 Brochure (PDF LowRes)

1.33 MB 23371 Descargas
