LA CREATIVIDAD DEFINE EL USO
Plotter de corte plano modular de gama alta
Plotter de corte plano de gama alta para un corte rápido, preciso y versátil
El tamaño de la mesa puede ampliarse y pueden añadirse herramientas compatibles, como tangenciales, alternativas, de corte en V, de hendido, de fresado y de corte excéntrico, para apoyar el crecimiento del negocio.
Características únicas
- Producción a alta velocidad
Alcanza una velocidad de 100 cm/s con una aceleración de 0,7 G, maximizando la productividad.Alcanza velocidades líderes en su clase de 100 cm/s con una aceleración de 0,7 G, lo que aumenta significativamente la eficiencia de la producción. Esta capacidad de alta velocidad reduce el tiempo de entrega y aumenta el rendimiento, abordando con eficacia tareas exigentes como el corte de paquetes y los diseños de fresado con precisión.
La serie CFX mejora los índices de finalización de los proyectos, aumentando la rentabilidad y la satisfacción del cliente.
- Capacidad multiherramientaConfigure hasta cuatro herramientas simultáneamente para lograr una productividad eficaz y reducir los cambios de herramienta.La serie CFX incorpora un multicabezal que admite hasta cuatro herramientas simultáneamente. Esto reduce los cambios manuales de herramientas, minimiza el tiempo de inactividad y agiliza la producción. Con herramientas como tangencial, alternativo, corte en V, hendido, fresado y corte excéntrico, ofrece flexibilidad para aplicaciones que van desde el envasado hasta la rotulación, mejorando la eficiencia del flujo de trabajo y reduciendo los costes operativos.
- Área de corte ampliableLas mesas conectables con función basculante amplían el área de trabajo hasta 5 metros para grandes proyectos.La CFX-2513 estándar puede ampliarse fácilmente con una (CFX-2531) o dos (CFX-2550) mesas adicionales hasta un área de corte de hasta 5 metros. La función de alternancia mejora aún más la eficiencia al dividir la mesa ampliada en dos zonas; una para procesar mientras que la otra se utiliza para preparar el siguiente trabajo.
Esta flexibilidad es ideal para manipular materiales sobredimensionados y adaptarse a la evolución de los requisitos de producción, garantizando el procesamiento eficaz de trabajos grandes o complejos.
- Funciones avanzadas de la cámaraLa unidad de cámara lee las marcas de corte y el borde del material para un corte y hendido precisos de la parte trasera, lo que garantiza una gran precisión y acabados limpios.Coloque el tablero boca arriba para que la cámara detecte las marcas de registro y el borde del material; déle la vuelta y se cortará por la parte posterior, donde el corte en V de alta calidad crea muescas de 90° para un plegado perfecto.
Esta tecnología garantiza una alineación precisa y la corrección automática de las trayectorias de corte, reduciendo errores y residuos. Aumenta la precisión y mejora la eficiencia general mediante la automatización de tareas complejas.
Herramientas para cada aplicación
La serie CFX cuenta con un cabezal múltiple que admite una gran variedad de herramientas de corte, hendido y fresado, lo que proporciona flexibilidad para aplicaciones que van desde el envasado hasta la rotulación.
Las unidades tangencialesde alta precisión con una presión máxima de 30 kg pueden ampliarse con herramientas decorte en V y hendido para aplicaciones de plegado.
Las herramientas alternativas con diferentes amplitudes y carreras permiten aplicaciones con materiales más rígidos o gruesos de hasta 54 mm.

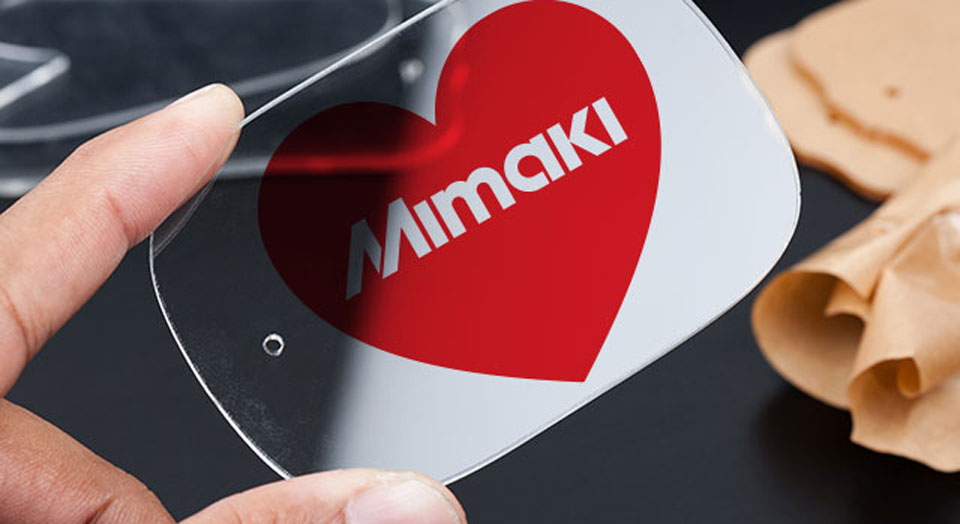

Dispone deuna unidad de fresado para cortar y dar forma a materiales más duros, como madera, acrílico y paneles compuestos de aluminio.
Y para las ocasionales hojas adhesivas, está disponible la cortadora excéntrica con cuchilla de arrastre.
Modelos de conjuntos
Elija entre tres modelos de herramientas estándar para adaptarse a su negocio de corte. Puede adquirir herramientas adicionales en cualquier momento a medida que su negocio crezca y sus aplicaciones se amplíen.
El modelo IC es nuestro modelo básico, que le permite aprovechar al máximo el uso de herramientas mínimas para empezar a producir gráficos de envases y rótulos en general.

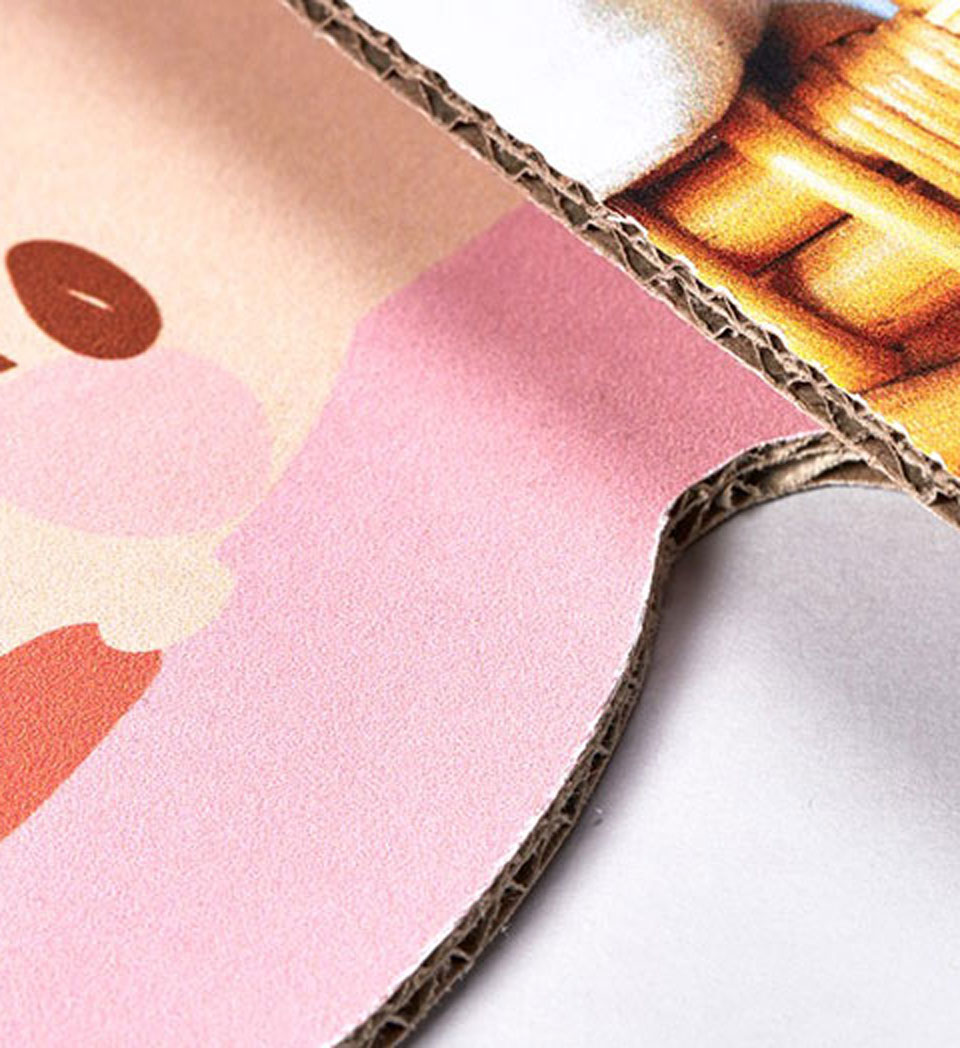

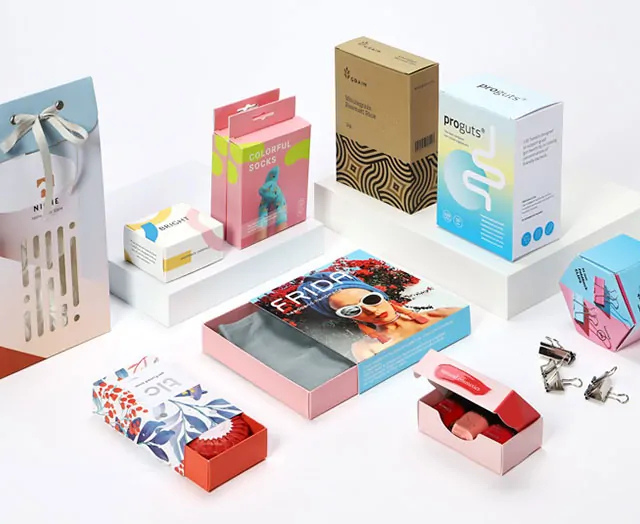

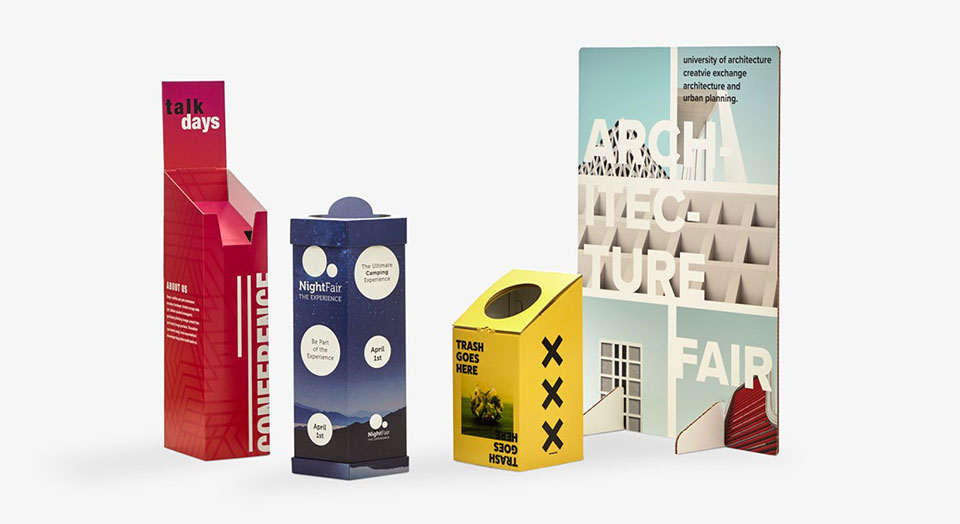

El modelo EC, al que se ha añadido un reciprocador y un corte en V, admite toda la producción de envases y accesorios/displays cortando varios tipos de cartón ondulado.

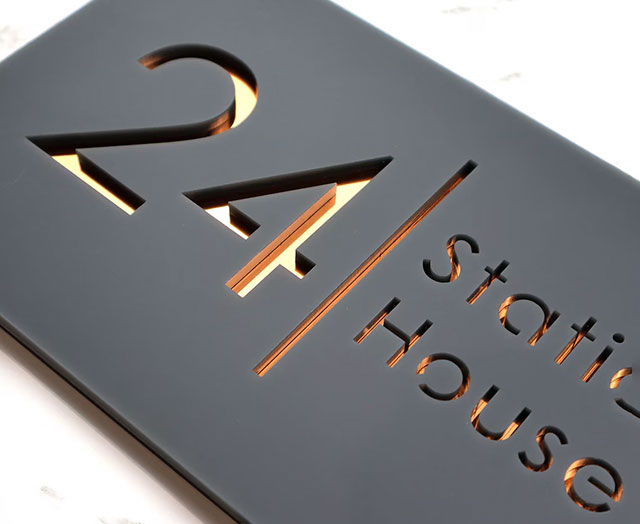

Y el modelo LC, con la adición de una fresadora (para el fresado), admite la producción de rótulos gráficos en general, incluido el corte de paneles acrílicos y compuestos de aluminio.
La serie CFX es un dispositivo versátil…
aptos para producir una amplia gama de materiales y aplicaciones.
Rótulos y gráficos personalizados para interiores y exteriores.
SERIE CFX
Tecnologías básicas
El plotter de corte de la Serie CFX incorpora las tecnologías básicas de Mimaki que ofrecen una calidad excepcional, maximizan la productividad y minimizan los riesgos que pueden retrasar la producción. Consulte a continuación la lista de tecnologías básicas incluidas en la serie CFX.
Para un corte superior
- Detección de marcas de corte, para un corte de gran precisión
- Half Cut, para reducir el trabajo manual
- Over Cut, para facilitar el deshierbe
- Corner Cut, para un corte de contorno perfecto
Especificaciones de la impresora de la serie CFX
| Artículo | CFX-2513 | CFX-2531 | CFX-2550 |
| Alcance de corte efectivo (X x Y) | 1,300×2,540mm | 3,190×2,540mm | 5,080×2,540mm |
| Tamaño máx. del soporte a ajustar (X x Y) | 1,890×2,570mm | 3,780×2,570mm | 5,670×2,570mm |
| Sistema de propulsión | Eje X/Y: Servo AC Eje Z/θ: Servo DC | ||
| Velocidad máxima | 1,000mm/s | ||
| Aceleración máx. | 0.7G | ||
| Presión en el eje Z | 30kg | ||
| Precisión estática*1 | Precisión de repetición: ±0,03 mm Precisión de distancia: ±0,1 mm Ángulo recto: ±0,5 mm/1.000 mm Reproducibilidad del origen: ±0,15 mm | ||
| Altura de corte máx. | E35: 54 mm E60: 54 mm V45: 20 mm VAS: 20 mm FBT: 10mm C16: 54mm C26: 54mm C60: 20mm | ||
| Peso máximo del cartón | 50kg/㎡ o menos | ||
| Comando | MGL | ||
| Capacidad del búfer de recepción | 22M | ||
| Interfaz | RS-232C/Ethernet | ||
| Norma de seguridad | VCCI claseA; FCC claseA; marcado CE; informe CB (EN62368); UL62368-1 Directiva sobre máquinas; RoHS; REACH | ||
| Alimentación | 200 V a 240 V monofásico 50/60 Hz 2 kW o menos | ||
| Consumo de energía | 3kW o menos | ||
| Dimensiones exteriores [AnxPrxAl] | 4,050×2,150×1,250mm | 4,050×4,050×1,250mm | 4,050×5,950×1,250mm |
| Peso de la unidad principal | 380kg | 580kg | 780kg |
| Entorno de instalación | Temperatura utilizable：5℃~35℃, Humedad relativa utilizable: 35~75%Rh, Precisión garantizada temperatura: 20℃~25℃, Precisión garantizada humedad relativa: 35~65%Rh, Gradiente de temperatura: ±10℃/h o menos. | ||
| Software adjunto | FineCut/Coat 9 | ||
Software de diseño de corte
Mimaki proporciona un software de diseño de corte versátil que permite un control preciso, un diseño simplificado y un corte eficiente.
CAM ENLACE 2-p
Cloud based monitoring tool
Mimaki Cloud Technology PICT is a cloud-based printer status monitoring tool, allowing you to easily monitor your printer from your a PC or mobile device remotely.
PICT
