CG-SR III Series

Extrema Velocidad de corte en curva

Con una serie de mejoras técnicas sobre cortadoras anteriores, la nueva gama de plotters de corte CG-SR III de Mimaki cuenta con un modelo de sobremesa de 60cm de ancho hasta una unidad de producción profesional de 137 cm de ancho. Todo ello con la capacidad de cortar a una gama más amplia de sustratos y aplicaciones a mayores velocidades que nunca antes. Al proporcionar una solución práctica y rentable para todas las necesidades de señalización y gráficos, el mayor rendimiento posible de su inversión está asegurado.

Velocidad de corte de hasta 70 cm/s
Corte del contorno
rápido y preciso
3 Diferentes anchos de
corte disponibles
  • Formato de corte más amplio para uso profesional
  • Valor Impresionante y desempeño altamente competitivo
  • 3 diferentes anchos de corte disponibles (606/1070/1370 mm)
  • Velocidad de corte de hasta 70 cm/s
  • Corte del contorno rápido y preciso
  • Presión de corte de hasta 500 g, lo mejor en su clase
  • Función de medio corte mantiene la imagen en su lugar después del corte para pegatinas y calcomanías perfectas

Create…

Pegatinas, etiquetas, calcomanías, Gráficos y Señalización, con el beneficio adicional de funciones de “medio de corte” y “sobre-corte”. Además de líneas de pliegue para aplicaciones de PoP haciendo los productos acabados, incluso más fáciles de aplicar y aspecto más profesional…

Materiales de corte

Vinilo colorido, PET transparente, papel transfer, flock, goma.

Especificaciones de la Serie CG SR III

Item

CG-60SRIII

CG-100SRIII

CG-130SRIII

Ancho aceptable del material

90~740 mm

90~1,250 mm

90~1,550 mm

Área de corte efectiva

606 mm

1,070 mm

1.370 mm

Velocidad máxima

corte: 70 cm/s, movimiento: 100 cm/s

Escala de ajuste de velocidad

1 – 10 cm/s (ajuste de paso 1 cm/s), 1 – 70 cm/s (ajuste de paso 5 cm/s)

Resolución mecánica

dirección X: 2.5 μm ˎ dirección Y: 5 μm

Resolución de comandos

25 μm o 10μm (MGL-IIc) / 100 μm, 50 μm (MGL-Ic1)

Repetibilidad *1

± 0.2 mm / 2 M

Repetibilidad efectiva *2

586 mm × 2 M

1,050 mm × 2M

1.350 mm × 2M

Presión máxima

500g

Escala de presión Cuchilla

10 – 20 g(paso 2 g), 20 – 100 g(paso 5 g), 100 – 500g(paso 10 g)

Bolígrafo

10 – 20 g(paso 2 g), 20 – 100 g(paso 5 g), 100 – 150g(paso 10 g)

Material aceptable *2

Vinilo, Fluorescente, Reflectivo, Goma

Herramienta aceptable *3

Cuchilla, Bolígrafo

Tipo de comando

MGL-IIC / MGL-Ic1

Interface

USB2.0ˎRS-232CˎEthernet

Tamaño del búfer receptor

27 MB estándar (Al ordenar, 17 MB)

Entorno operacional

5 – 35 ºC, 35 – 75 %(Rh), Sin condensación

Requisito de energía

AC 100 V – 240 V, 145 VA o inferior

Dimensiones (A x P x Al)

1,030 × 430 × 335 mm

(1,030 × 430 × 1,185 mm)*4

1,530 × 580 × 1,150 mm

1,830 × 580 × 1,150 mm

Peso

24kg

41kg

46kg

Stand

equipo opcional

equipo estándar

equipo estándar

Características de la serie CG-SR III

Detección continua de marcas de registroMimaki register mark detection

Para el corte preciso del contorno de las imágenes impresas, tales como pegatinas, el sensor óptico detecta las marcas de registro que se imprimen en los materiales. Al reconocer estas marcas, la distancia a la imagen se calcula con precisión.

Mediante la detección continua de un máximo de 4 marcas de registro, imágenes anidadas en ambas direcciones de los ejes X e Y, se pueden cortar alineando cada imagen de forma automática. Detección de una marca de registro es suficiente cuando se utiliza el software Mimaki’s FineCut.


Innovadora función de medio corte Mimaki

Mimaki Half cut technology
A = Corte totalB = Medio corte

La función original de medio corte Mimaki permite cortar la hoja de soporte dejando pequeños puntos de fijación que mantienen la imagen en su lugar después del corte.
Cuando el trabajo está terminado la pegatina/imagen se puede sacar fácilmente o la hoja completa o rollo se pueden enviar al cliente. También es posible utilizar la función de medio corte con varios materiales sin hoja de soporte.

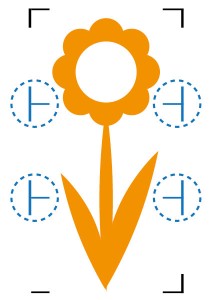

Función de corrección de segmento

Mimaki Segment correction function
Marcas de corte intermedias pueden ser hechas por Finecut

Esta función detecta marcas de corte intermedias, permitiendo correcciones de cuatro puntos para cada segmento. Esta facilidad asegura corte de contornos precisos sobre impresiones de mayor longitud, incluso si la imagen se distorsiona.













Capacidad de monitorización remota Mimaki_error_occurence

Máquinas utilizan una función de notificación de eventos para enviar información a direcciones de correo electrónico preestablecidas sobre la finalización de la tarea de corte o errores en la producción, permitiendo de este modo funcionamiento desatendido y mejorando la productividad.
