CF3 Series: Mesa de corte multifuncional

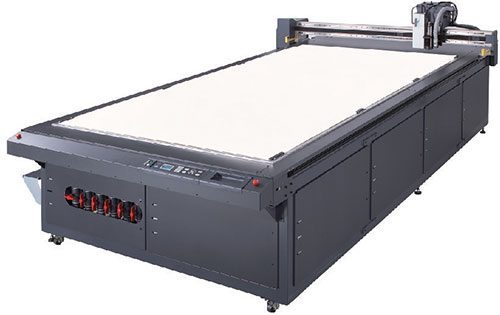

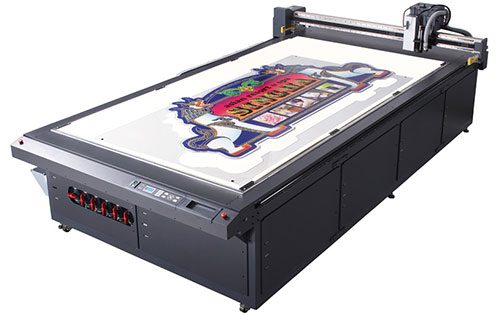

Mimaki CF3 series large format flatbed cutting plotters

La mesa de corte de gran formato CF3 series funciona con una extensa gama de aplicaciones hasta 5 cm de grosor. Tiene incorporada tres tipos de cabezas, separadas y fáciles de cambiar (Fresa, corte recíproco y corte tangencial) es una tecnología innovadora de corte. Para un solución eficaz de impresión y corte, la CF3 series puede ser combinada con la mesa de impresión de curado UV, la JFX serie.

CF3 Series proporciona •••

  • Tres cabezas diferentes de corte para elegir: Fresa, corte recíproco, corte tangencial
  • Corte de contorno preciso con el sensor fotográfico patentado de la Mimaki
  • Sistema de vacio para sujetar el material
  • Sistema automático de limpieza de la mesa
  • Solución combinada de impressão y corte con JF Series


Aplicaciones

Aplicaciones de la Serie CF3

La CF3 series puede cortar todo tipo de productos industriales, como paneles de operación, botones, cartones de identificación, material de embalaje, accesorios de moda (cinturones), juguetes, placas de circuito impresas y una serie de señalizaciones, de objectos pequeños, grandes, finos o gruesos, incluyendo logotipos 3D, señalización robusta, displays POS de grandes dimensiones y otros materiales.

Materiales adecuados

Materiales adecuados para el modelo de Fresado: aluminio, poliacrílico, plexiglas, PVC, k-mount, madera, etc. Además de estos materiales, el corte tangencial y recíproco, pueden cortar una variedad de materiales:

  • Cartón acanalado
  • Cartón recubierto para embalaje
  • Cloruro de vinilo para embalaje
  • Cartón de plástico ondulado
  • Hoja de cloruro de vinilo para placas de señalización
  • Hoja reflectiva
  • Caucho del chorro de arena
  • Goma industrial (max. 3 mm)
  • Vinilo

Es importante testar el material primero, porque las características varian de producto para producto.

Especificaciones

Especificaciones de la CF3 Series

Área efectiva de corte CF3-1610: 100 x 160 cm
CF3-1631: 310 x 160 cm
Método de conducción X, Y, Z Ø ejes DC servo, correa con dientes especial
Velocidad máxima 50 cm/s
Precisión de repetibilidad Más o menos 0.15 mm
Profundidad máxima de corte Fresa : 5 cm
Corte tangencial : 1 cm
Corte recíproco : 2 cm
Dispositivo para material Mesa con sistema de vacío (CF3-1610: 2 secciones, CF3-1631: 6 secciones)
Interfase USB, RS-232C
Consumo de energia Inferior a 1200 VA, 6000 VA (soplador)
Dimensiones (A x P x A) CF3-1610: 338 x 200 x 135
CF3-1631: 338 x 423 x 135
Otros dispositivos necesarios – Aspirador industrial (para limpieza de la mesa)
– Compresor (para soplar el residuo de polvo de los materiales)


Características

Características de la serie CF3

Multifuncional

La Cf3 series, incorpora tres tipos de cabeza (fresa, corte recíproco y corte tangencial), permitiendo el corte de una gran gama de materiales. El cambio de cabezas es relativamente rápido. Están igualmente disponibles herramientas como el cortador giratorio, pluma y pliegue.

Tres modelos: FRESA
Los materiales rígidos como el metacrilato y el aluminio pueden ser cortados con un eje de alta velocidad. El modelo de fresado es especialmente adecuado para cortar: materiales rígidos y gruesos (vea aun materiales adecuados y aplicaciones).
Especificaciones:

  • Velocidad del eje: máximo 60,000 rpm
  • Diámetro máximo de la herramienta: 6 mm
  • Herramienta mandril/sistema de grapas: tipo pinza
  • Profundidad máxima de corte: 5 cm (dependiendo del material)


Tres modelos: Corte TANGENCIAL (dos tipos de cabezas disponibles)

El corte tangencial dirige la cuchilla al mismo tiempo que corta. El motor eleva y dá vuelta a la cuchilla, recomenzando cada corte en el ángulo exacto. Las capacidades de corte y su profundidad dependen del tipo de material. Cualquier cuchilla adecuada y disponible en el mercado puede ser utilizada (vea los materiales adecuados y aplicaciones).

  • Herramienta vertical de fuerza:
    – Low pressure head : 300 – 1500g
    – Cabeza de baja presión – 300g, 1500g. Cabeza de alta presión – 1000g, 5000g
  • Herramientas: Cuchilla tangencial, Cortador giratorio / pluma, Heramienta de pliegue.
  • Profundidad máxima de corte: 1 cm

Tres modelos: corte RECÍPROCO
El corte recíproco es caracterizado por el movimiento ascendente y descendente de la cuchilla de corte además del corte tangencial. El corte recíproco es esencialmente adecuado para cortar materiales de cartón ondulado, papelón, y espuma. Están disponibles herramientas para el pliegue en el cartón acanalado y cartulina. Puede aun cortar material que puede ser cortado en el modelo tangencial.

    Especificaciones:

  • Velocidad máxima de corte recíproco: apróximadamente 10,000 strokes / min (10.000 movimientos ascendentes y descendentes)
  • Stroke: 1 mm (dependiendo de la cuchilla y del soporte)
  • Herramientas: cuchilla de corte recíproco, cortador giratorio/pluma, herramienta de pliegue, lámina tangencial de alta presión
  • Profundidad máxima de corte: 2 cm (dependiendo de la cuchilla y del soporte)

Innovative State-of-the-Art Technology

Sensor fotográfico colorido
El sensor fotográfico colorido patentado Mimaki lee las miras impresas en el material permitiendo el corte exacto de formas complejas. Mayor precisión se obtiene mediante la corrección automática de la alineación y las distancias entre los datos de corte y el output. Los punteros de luz indicadores, pueden ser usados para posicionar el material en la mesa con precisión.

Sistema de vacio y soplo
La CF3 series incorpora el sistema de vacio y de soplo. El material es seguro firmemente por la función vacio. La función de soplo garantiza la manipulación del material más pesado. El área de vacío se divide en zonas, 6 para la CF3-1631 y 2 para la the CF3-1610. Las zonas pueden ser activadas por separado para adaptarse al tamaño del material.

El sistema de aire es también una característica de la impresora de mesa UV JF series.

Limpieza automática de la superficie de la mesa
Limpiar la superficie de la mesa es esencial para el router funcionar sin problemas. La función de limpieza automática selecciona el área a ser limpia, de un total de 8 secciones (ambos modelos). Esta característica aumenta la fiabilidad y reduce los costes de trabajo después del corte y eventuales accidentes de trabalo, con la limpieza manual.
